产品详细
其它参数
产品详情

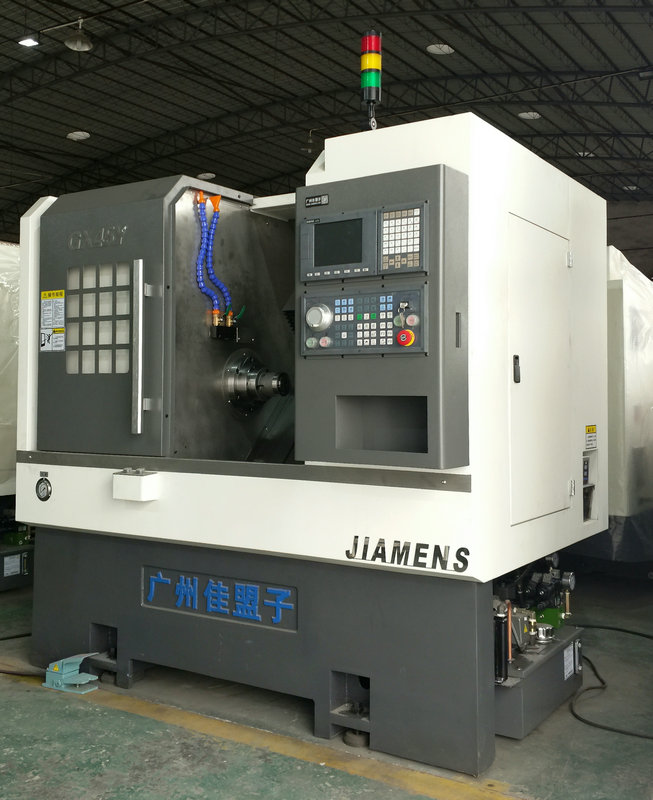

| 广州佳盟子机床有限公司GX45Y技术协议 | |||||||
| 技术参数 | 标准配置 | ||||||
| 项目 | 名称 | 参数 | 配件名称 | 产地 | 品牌 | 备注 | |
| 加 工 范 围 | 床身最大回转直径 | 450 | 数控系统 | 台湾 | 新代21TB | ||
| 最大加工直径(盘类） | Φ120mm | ||||||
| 最大加工直径(轴类） | Φ90mm | 主轴电机 | 台湾 | 新代 | |||
| 最大加工工件长度 | 150mm | X、Z、Y轴伺服电机 | 日本 | 安川 | 总线绝对式 | ||
| 最大棒材通孔直径 | Φ45mm | 主轴 | 台湾 | 罗翌/丹铨 | |||
| 行 程 及 最 快 进 给 | X轴有效行程 | 400mm | 主轴轴承 | 德国 | FAG | 日本NSK | |
| Z轴有效行程 | 300mm | 丝杆轴承 | 德国 | FAG | 日本NSK | ||
| Y轴有效行程 | 150mm | 直线导轨 | 台湾 | 银泰/上银 | X轴：25滚珠 Z轴：30滚珠 Y轴：20滚珠 | ||
| X、Z轴快速移动率 | 25m/min | ||||||
| Y轴快速移动率 | 15m/min | 滚珠丝杆 | 台湾 | 银泰/上银 |
X轴：3210 Z轴：3210 Y轴：2005 |
||
| X、Z轴伺服电机 | 1.8KW | ||||||
| Y轴伺服电机 | 0.75KW | 回转油缸 | 国产 | 科普特 | |||
| 动力轴伺服电机 | 1.3KW | 筒夹夹头 | 国产 | 佳盟子 | |||
| 主 轴 | 主轴鼻端型式 | A2-5 | 三侧铣机构 | 国产 | 佳盟子 | NSK轴承，ER25 | |
| 主轴通孔直径 | Φ56mm | 自动润滑系统 | 国产 | 亮胜 | |||
| 主轴最高转速 | 6000rpm | 冷却系统 | 国产 | 洛凯 | |||
| 主轴马达功率 | 5.5kw | 热交换器 | 国产 | 国产优质 | |||
| 筒夹夹头规格 | 6寸 | 报警灯 | 国产 | ||||
| 回转油缸规格 | 6寸 | 钣金（全套） | 国产 | ||||
| 精 度 | X、Z、Y轴重复精度 | ±0.003mm | 技术手册 | ||||
| X、Z、Y轴定位精度 | ±0.005mm | 机械使用维护说明书、电气手册、合格证、装箱单 系统操作手册、系统编程手册 | |||||
| 其 它 规 格 | 床身结构形式 | 45度整体斜床 | |||||
| 刀柄规格 | □20*20 | 特殊选配项目 | |||||
| 镗刀杆规格 | Φ25mm | 1、自动接料/自动送料 2、自动排屑机 | |||||
| 刀位 | 排刀6位 | ||||||
| 外 形 尺 寸 | 长×宽×高 | 2000*1450*1720 | |||||
| 重量 | 3000kg | ||||||
