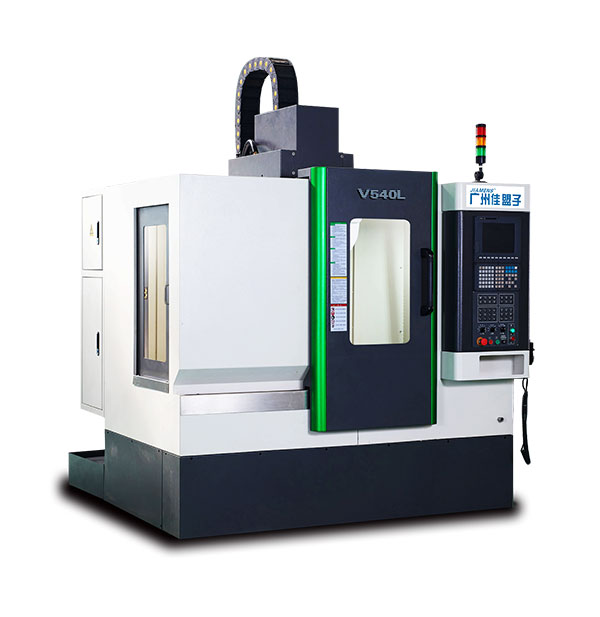

V-540L_高速加工中心

产品详情

技术参数				标准配置
项目	项目	规格	单位	配件名称	产地	品牌	备注
行程	X轴（左右行程）	500	mm	数控系统	日本	三菱M70B
	Y轴（前后行程）	400	mm		日本	三菱M70B
	Z轴(上下行程)	350	mm
	主轴中心至立柱导轨距离	450	mm
	主轴端面至工作台面距离	100-450	mm	伺服主电机	日本	三菱
工作台	工作台面尺寸	650×420	mm	X、Z轴伺服电机	日本	三菱
	T型槽（数目×尺寸×间距）	5×14×80		主轴	台湾	罗翌/丹铨
	工作台最大承载重量	300	kg	主轴轴承	日本	NSK
主轴	主轴锥孔（型号/安装尺寸）	BT40/ Ø120		丝杆轴承	德国	FAG
主轴	主轴转速	12000	rpm	直线导轨	台湾	银泰/上银	X Y Z轴：30
马达	主轴马达	5.5	kw	滚珠丝杆	台湾	银泰/上银	X Y Z轴：3220
	X轴马达	1.5	KW	刀库	台湾
	Y轴马达	1.5	KW	联轴器	国产	菱科
	Z轴马达	3	KW	热交换器	国产
自动换刀系统	刀库规格			自动润滑系统	国产	河谷
	刀库容量	16	把	冷却系统	国产	洛凯
	最大刀具直径（满刀/邻刀空)	80/120	mm	照明系统	国产
	最大刀具长度	300	mm	报警灯	国产
	最大刀具重量	8	kg	接触器	法国	施耐德
	刀柄拉订规格	45°		断路器	法国	施耐德
进给速度	三轴最大切削进给率	10	m/min	自动排屑器	国产	无
进给速度	三轴快速移动	48	m/min	电气	法国	施耐德
精度	定位精度	±0.005	mm	技术手册
精度	重复精度	±0.003	mm	机械使用维护说明书、电气手册、合格证、装箱单系统操作手册、系统编程手册
其它	机台重量	3500	kg	机械使用维护说明书、电气手册、合格证、装箱单系统操作手册、系统编程手册
	机台占地尺寸（长×宽×高）	2300×2100×2700	mm	特殊选配项目
	气压需求	6～9	kg/cm2	无
	电源容量	15	kw	无
