产品详细
其它参数
产品详情

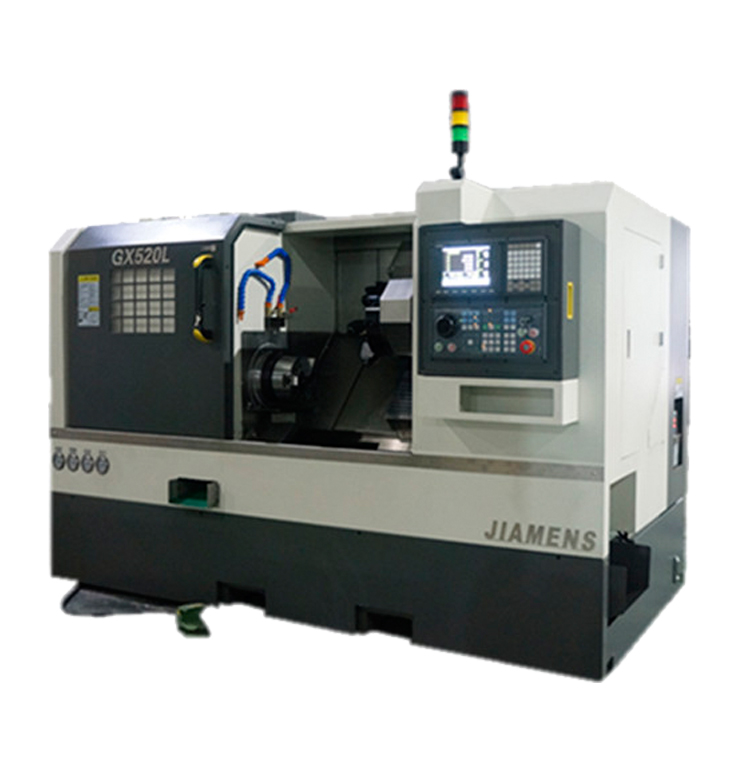

| 广州佳盟子机床有限公司GX520L技术协议 | |||||||
| 技术参数 | 标准配置 | ||||||
| 项目 | 名称 | 参数 | 配件名称 | 产地 | 品牌 | 备注 | |
| 加 工 范 围 | 床身最大回转直径 | Φ520mm | 数控系统 | 台湾 | 新代21TA | 标 配 | |
| 最大加工直径(盘类 | Φ460mm | ||||||
| 最大加工直径(轴类 | Φ300mm | ||||||
| 最大加工工件长度 | 450mm | ||||||
| 最大棒材通孔直径 | Φ52mm | 主轴驱动器 | 台湾 | 新代 | |||
| 顶尖距 | 580mm | X、Z轴伺服电机 | 日本 | 安川 | 总线控制 | ||
| 行 程 及 最 快 进 给 | X轴有效行程 | 260mm | 主轴 | 台湾 | 罗翌 | ||
| Z轴有效行程 | 580mm | 主轴轴承 | 日本 | NSK | |||
| X、Z轴快速移动率 | 25m/min | 丝杆轴承 | 德国 | FAG | |||
| X、Z轴伺服电机 | 2.9/2.9 | 直线导轨 | 台湾 | 银泰/上银 | X轴：35滚柱 Z轴：45滚柱 | ||
| 主 轴 | 主轴鼻端型式 | A2-6 | 滚珠丝杆 | 台湾 | 银泰/上银 | X轴丝杆规格：3210 Z轴丝杆规格：4010 | |
| 主轴通孔直径 | Φ62mm | 中空回转油缸 | 台湾 | 千岛/通福 | |||
| 主轴最高转速 | 4500rpm | 中空液压卡盘 | 台湾 | 千岛/通福 | |||
| 主轴马达功率 | 11kw | 轴向动力刀塔 | 台湾 | 六鑫 | 标配一端铣一侧铣 | ||
| 卡盘及回转油缸规格 | 8寸 | 自动润滑系统 | 国产 | 亮胜 | |||
| 加 工 精 度 | X、Z轴重覆精度 | ±0.003mm | 冷却系统 | 国产 | 洛凯 | ||
| X、Z轴定位精度 | ±0.005mm | 照明系统 | 国产 | ||||
| 液 压 尾 座 | 尾座套筒规格 | MT-5 | 报警灯 | 国产 | |||
| 尾座套筒行程 | 80mm | 电气 | 法国 | 施耐德 | |||
| 尾座压力范围 | 8～25Pa | 技术手册 | |||||
| 尾座移动方式 | 鞍座带动、液压锁紧 | 机械使用维护说明书、电气手册、合格证、装箱单 系统操作手册、系统编程手册 | |||||
| 其 它 规 格 | 床身结构形式 | 45度整体斜床 | |||||
| 刀柄规格 | □20*20 | 特殊可选配项目 | |||||
| 镗刀杆规格 | Φ32mm | 未配 | |||||
| 刀塔(刀位） | 80中心高 12工位 | ||||||
| 外 形 尺 寸 | 长×宽×高 | 2600*1600*1670 | |||||
| 重量 | 3800kg | ||||||
